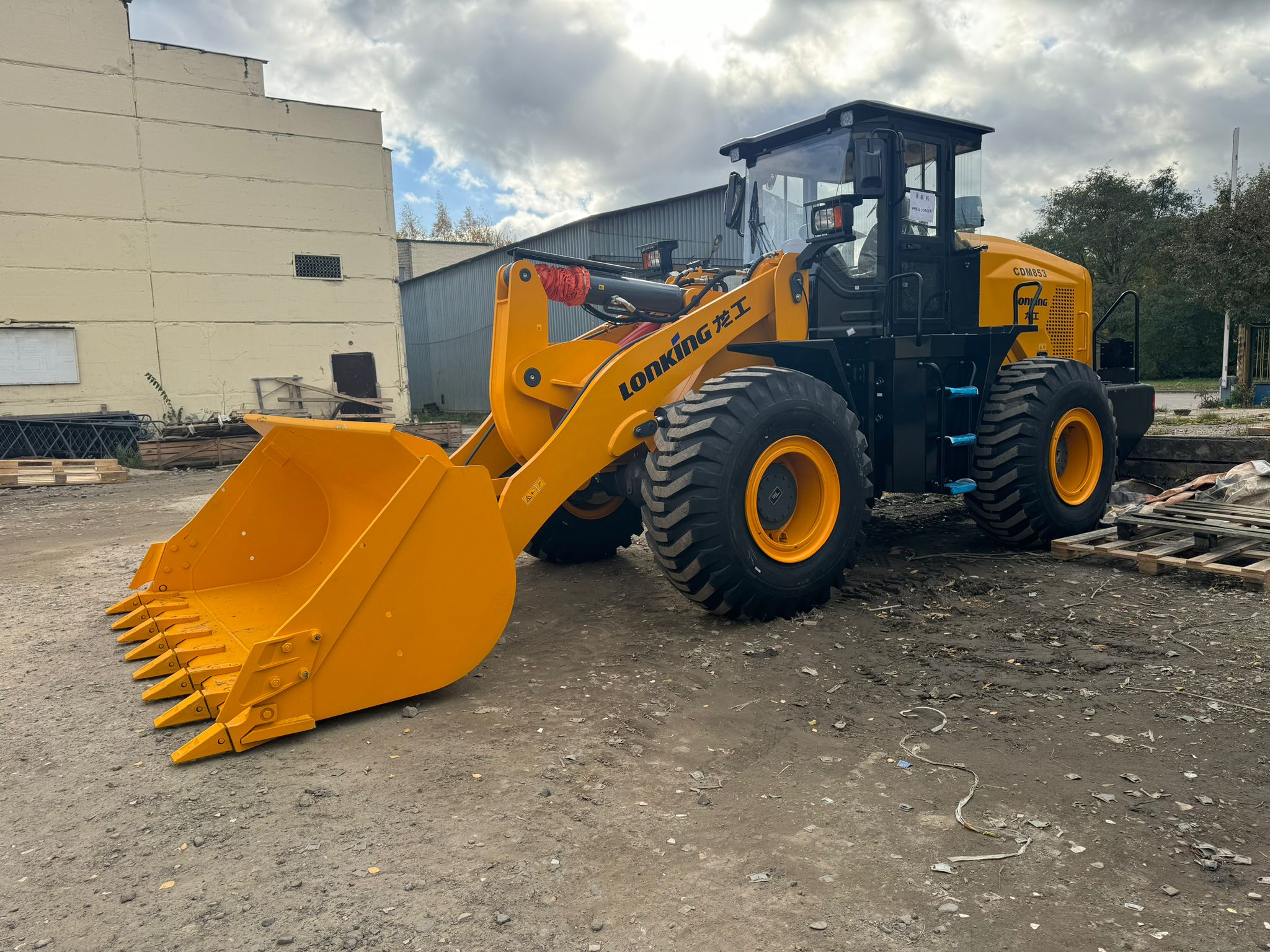

Фронтальный погрузчик Lonking CDM853
| NO. | Описание | Единица | Размеры |
|---|---|---|---|
| A | Общая высота с поднятым ковшом | mm | 5283 (5654) |
| B | Высота по креплению ковша при макс. подъеме | mm | 4136 (4506) |
| C | Высота выгрузки при макс. подъеме (45°) | mm | 3078 (3439) |
| D | Вылет при макс. подъеме и выгрузке под углом 45° | mm | 1190 (1180) |
| E | Угол запрокидывания ковша при транспортировке груза | ° | 48.3 (46.3) |
| F | Угол запрокидывания ковша на земле | ° | 45 (43.3) |
| G | Глубина копания | mm | 45 |
| H | Угол запрокидывания ковша при макс. подъеме | ° | 52.6 (49) |
| I | Угол выгрузки при макс. подъеме | ° | 45 |
| J | Расстояние от земли до ковша при транспортировке грузов | mm | 400 |
| K | Дорожный просвет | mm | 556 (541) |
| L | Расстояние от центра переднего моста до шарнирного сочленения | mm | 1120 |
| M | Колесная база | mm | 2930 |
| N | Общая длина | mm | 7760 (8180) |
| O | Угол съезда | ° | 28.6 (24) |
| P | Высота по крыше кабины | mm | 3380 |
| Q | Общая ширина по краям ковша | mm | 3000 |
| R | Минимальный вращающийся радиус над ковшом | mm | 6805 |
| S | Мин. радиус поворота по краям ковша Мин. радиус поворота по краям шин | mm | 6805 (7023) |
| 6182 | |||
| T | Угол поворота рулевого колеса влево/право | ° | 35 |
| U | Ширина по центру колеи | mm | 2240 |
| V | Общая ширина по краям шин | mm | 2835 |
| Сводные Данные | |
|---|---|
| Проводительность ковша | 3 m³ |
| Номинальная грузоподъемность | 5000kg |
| Эксплуатационная масса | 16600±300 кг |
| Тяговое усилие | 155±3kN |
| Вырывное усилие | 155±3kN |
| Длина x Ширина x Высота | 7760×3000×3380 ммmm |
| Двигатель и Электросистема | |
|---|---|
| Изготовитель/модель | WEICHAI/WD10G220E21 |
| Стандарт сброса | Euro II |
| Тип двигателя | Четырехтактный c турбонаддувом , дизельный двигатель |
| Нормативная мощность | 162kW(220hp)/2200rpm |
| Макс. крутящий момент | 860Nm/1400-1600rpm |
| Ход и диаметр поршня | 126×130 |
| Количество цилиндров и обьем | 6/9.726L |
| Коэффициент компрессии | 17 |
| Воздухоочиститель | Трехступенчатый воздушный фильтр с циклонным передним фильтром |
| Генератор | 55Amp |
| Аккумулятор | 2-24V/120Ah |
| Стартер | 24V/7.5kW |
| Нагревательная мощность (W) | 5000W |
| Холодопроизводительность (W) | 4700W |
| Привод | |||||
|---|---|---|---|---|---|
| Тип трансмиссии | Полуавтоматическая, трехскоростная гидравлическая коробка передач | ||||
| Тип переключения | Механическое управление переключением передач | ||||
| Давление трансмиссии | 1.2-1.5MPa | ||||
| Гидротрансформатор | Одноступенчатый, двухтурбинный, четырехэлементный | ||||
| Коэффициент крутящего момент | 4 | ||||
| Мосты | Жесткий передний / качающийся задний | ||||
| Колебание задней оси (°) | ±10° | ||||
| Дифференциал | Стандартный | ||||
| Главный редуктор | Одноступенчатый, со спиральным коническим зацеплением | ||||
| Бортовой редуктор | Планетарный | ||||
| Шина | 23.5-25 L-3 16PR TT | ||||
| Скорость движения | km/h | Первая | Вторая | ||
| Вперед | 11.5 | 36 | |||
| Назад | 16 | ||||
| Тормозная система | |
|---|---|
| Основной тормоз | Дисковый тормоз сухого типа |
| Давление в системе | 0.70-0.78MPa |
| Стояночный тормоз | Дисковый тормоз сухого типа |
| Аварийный тормоз | Дисковый тормоз сухого типа |
| Система рулевого управления | ||
|---|---|---|
| Тип | Гидравлическая, чувствительная к нагрузке | |
| Насос | 176 л/мин · 2200 об/мин | |
| Давление в системе | 15MPa | |
| Отверстие | Тип | Двустороннего действия |
| цилиндры | 2-90×324mm | |
| Угол поворота | ±35° | |
| Гидравлическая система | ||||||
|---|---|---|---|---|---|---|
| Тип | Джойстик | |||||
| Насос | 220 л/мин · 2200 об/мин | |||||
| Распределитель | 2-друг или 3-х секционный | |||||
| Системы давления | 16MPa | |||||
| Цилиндр и Ход цилиндра | Падём | 2-160×836mm | ||||
| Наклона | 1-180×559mm | |||||
| Время рабочего цикла (сек) | Подъем | Опуская | Отпускание | общий | ||
| （секу.） | 6 | 1.2 | 4.3 | 11.5 | ||
| Заправочные емкости | |
|---|---|
| Бак топлива (L) | 280L |
| Гидравлический бак (L) | 245/250(3-х секционный расп.) L |
| Бак топлива (L) | 20L |
| Трансмиссия (L) | 46L |
| Передняя мост/задний мост (L) | 28L/28L |
| Стандартное комплектация погрузчика | |
|---|---|
| Двигатель WEICHAI | Управления джойстик |
| Трансмиссия LONKING | Стандартный ковш 3 m³ |
| Сервопривод (Powershift) КПП | Кабина ROPS&FOPS |
| Мосты LONKING | Кондиционер |
| Клещевой тормоз с тросовым приводом | МРЗ |
| Комбинированная приборная панель | |
| Выбор оборудования | |
|---|---|
| Холодный пуск (-35℃) | Удлиненная стрела для высокой разгрузки |
| Воздушный фильтр с масляной ванной | Быстросъемное устройство |
| Радиальные шины | Захват для травы |
| 3-секционный распределитель для дополнительного оборудования | Ковш с тремя режущими кромками, на болтах |
| Сдвижные форточки на дверях кабины | Быстросменный ковш (3.0m³) |
| Электротермическое стекло | Увеличенный ковш 3,5 м³ |
| Снегоуборочный отвал быстросъемный | Угольный ковш ( 4.2m³) |
| Камера заднего вида | Ковш боковой разгрузки (2.5m³) |
| Захват для бревен | Вентиляция в кабины |
| Быстросъемные палетные вилы | |
