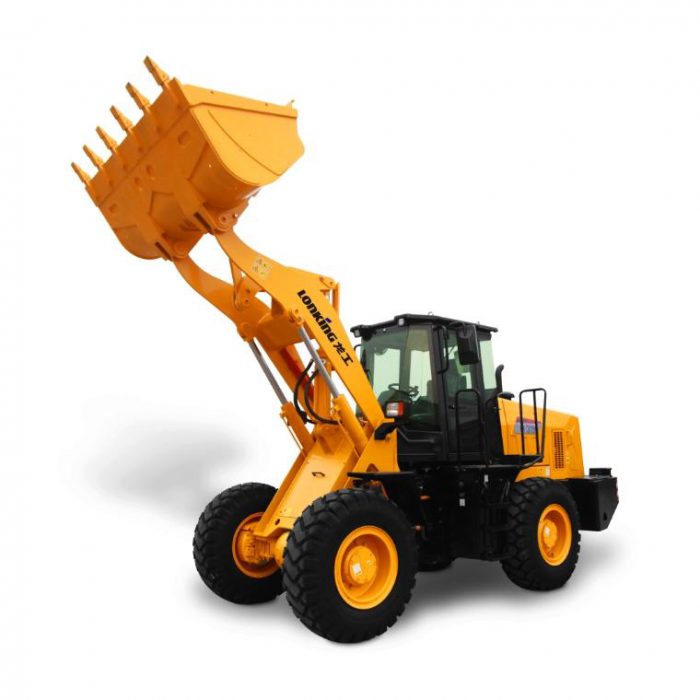

Двигатель WEICHAI WP10G220E21 (220 л.с.)
Грузоподъемность 5500 кг
Эксплуатационная масса 18000 кг
Коробка передач LONKING
Сервопривод (Powershift)
Мосты LONKING
Кабина ROPS&FOPS
Кондиционер
Стандартный ковш 3,6 m³
Сельскохозяйственная шины 750/65 R26
| NO. | Описание | единица | РАЗМЕРЫ |
|---|---|---|---|
| A | Общая высота подъемы ковша | mm | 5560 |
| B | Высота по креплению ковша при макс. подъеме | mm | 4164 |
| C | Высота выгрузки при макс. подъеме (45°) | mm | 3100 |
| D | Вылет при макс. подъеме и выгрузке под углом 45° | mm | 1300 |
| E | Угол запрокидывания ковша при транспортировке груза | ° | 46 |
| F | Угол запрокидывания ковша на земле | ° | 43 |
| G | Глубина копания | mm | 50 |
| H | Угол запрокидывания ковша при макс. подъеме | ° | 58.3 |
| I | Угол выгрузки при макс. подъеме | ° | 45 |
| J | Расстояние от земли до ковша при транспортировке грузов | mm | 400 |
| K | Дорожный просвет | mm | 398 |
| L | Расстояние от центра переднего моста до шарнирного сочленения | mm | 1650 |
| M | Колесная база | mm | 3350 |
| N | Общая длина | mm | 8270 |
| O | Угол съезда | ° | 28 |
| P | Высота по крыше кабины | mm | 3400 |
| Q | Общая ширина по краям ковша | mm | 3000 |
| R | Мин. радиус поворота по краям ковша | mm | 7470 |
| S | Мин. радиус поворота по краям шин | mm | 6650 |
| T | Угол поворота рулевого колеса лево/право | ° | 35 |
| U | Ширина по центру колеи | mm | 2240 |
| V | Общая ширина по краям шин | mm | 2835 |
| Сводные данные | |
|---|---|
| Проводительность ковша | 3.6m³ |
| Нормативная загрузка | 5500kg |
| Рабочий вес | 18000kg |
| Тяговое усилие | 185 kN |
| Усилие копания | 175 kN |
| Длина x Ширина x Высота (mm) | 8270×3100×3400 mm |
| Двигатель и Электросистема | |
|---|---|
| Изготовитель/модель | WEICHAI/WP10G220E331 |
| Стандарт выбросов | Евро-2 |
| Тип двигателя | дизельный двигатель |
| Нормативная мощность | 162kW(220 л.с.)/2200rpm |
| Максимальный крутящий момент | 860N·m/1400-1600rpm |
| Диаметр поршня и ход поршня (mm) | 126×130 |
| Цилиндров /обьем | 6/9.726L |
| Степень сжатия | 17 |
| Воздухоочиститель | Трехступенчатый воздушный фильтр с циклонным передним фильтром |
| Генератор | 55Amp |
| Аккумулятор | 2-24V/120Ah |
| Стартер | 24V/7.5kW |
| Нагревательная мощность (W) | 5000W |
| Производительность охлаждения (W) | 4700W |
| СИСТЕМА ПЕРЕДАЧИ | |||||
|---|---|---|---|---|---|
| Тип трансмиссии | Планетарная с сервоприводом | ||||
| Тип переключения | Механическое, сервопривод | ||||
| Давление трансмиссии | 1.6-1.8MPa | ||||
| Гидротрансформатор | Одноступенчатый, двух турбинный, четырехэлементный | ||||
| Коэффициент крутящего момента | 2.5 | ||||
| Оси | Жесткий передний / осциллирующий задний | ||||
| Колебание заднего моста | ±10° | ||||
| Дифференциал | Стандартный | ||||
| Главный редуктор | Одноступенчатый, со спиральным коническим зацеплением | ||||
| Бортовой редуктор | Планетарный редуктор | ||||
| Шина | 750/65 R26 | ||||
| Скорость | km/h | первая | вторая | ||
| Вперед | 13.5 | 38 | |||
| Назад | 16.5 | ||||
| Тормозная система | |
|---|---|
| Основной тормоз | Дисковый |
| Установленное давления | 0.70-0.78MPa |
| Стояночный тормоз | Дисковый и пневмоприводом |
| Аварийный тормоз | Дисковый и пневмоприводом |
| РУЛЕВАЯ СИСТЕМА | ||
|---|---|---|
| Тип | Гидравлическая, чувствительная к нагрузке | |
| Насос | Шестеренный насос | |
| 176L/min·2200rpm | ||
| Давление системы | 15MPa | |
| Цилиндр | Тип | Двойного действия |
| диаметр и ход | 2-100×324mm | |
| Угол поворота | ±35° | |
| Гидравлическая система | ||||||
|---|---|---|---|---|---|---|
| Тип | Джойстик | |||||
| Насос | Шестеренный насос 207 L/min·2200rpm | |||||
| Распределитель | Трех секционный | |||||
| Системы давления | 16MPa | |||||
| Заправочные емкости | |
|---|---|
| Бак топлива (L) | 285 |
| Гидравлический бак (L) | 275 |
| Двигатель (L) | 20 |
| Коробка передач (L) | 50 |
| Передний мост/ Задний мост (L) | 28L/28 |
| СТАНДАРТНОЕ ОБОРУДОВАНИЕ | |
|---|---|
| WEICHAI двигателя | Место ограниченного подъема |
| Трансмиссия LONKING | Стандартный ковш 3,6 m³ |
| Механическое управление переключением мощности | Кабина ROPS&FOPS |
| Мосты LONKING | Кондиционер |
| Трех секционный гидро распределитель | Радио плеейр 3 |
| Автоматическое регулирование уровня | ЖК-панель приборов |
| Опции | |
|---|---|
| Холодный пуск (-35℃) | Дополнительный нож на ковш |
| Воздушный фильтр в масляной ванне | Ковш для камней (3.0m³) |
| Радиальная шина | |
| Трех секционный гидр распределитель | Увеличенный ковш (4.2 m³) |
| Скользящее окно кабины | з |
| Заднее окно электрического нагревания | Вилка соломы |
| крышка запирающего нефтяного бака | Боковой разгрузочный ковш (2.5m³) |
| Камера заднего вида | Вилы для камня |
| Соединитель теста давления | Вили палетные (быстросменное только) |
| 4 в 1 ковш (быстросменное только) | |
| Быстросменная Муфта | Отвал для снега (только быстросменное) |
| Быстросменный ковш | |
