Двигатель WEICHAI WP6G140E22 105 кВт (143 л.с.) / 2200 об/мин
Номинальная грузоподъемность: 3500kg
Ковш: 2,0 m³ стандартный, увеличенный 2,3 m³
Эксплуатационная масса: 11620(11750)±300 кг
Сервопривод (Powershift)
Трансмиссия LONKING
Мосты LONKING

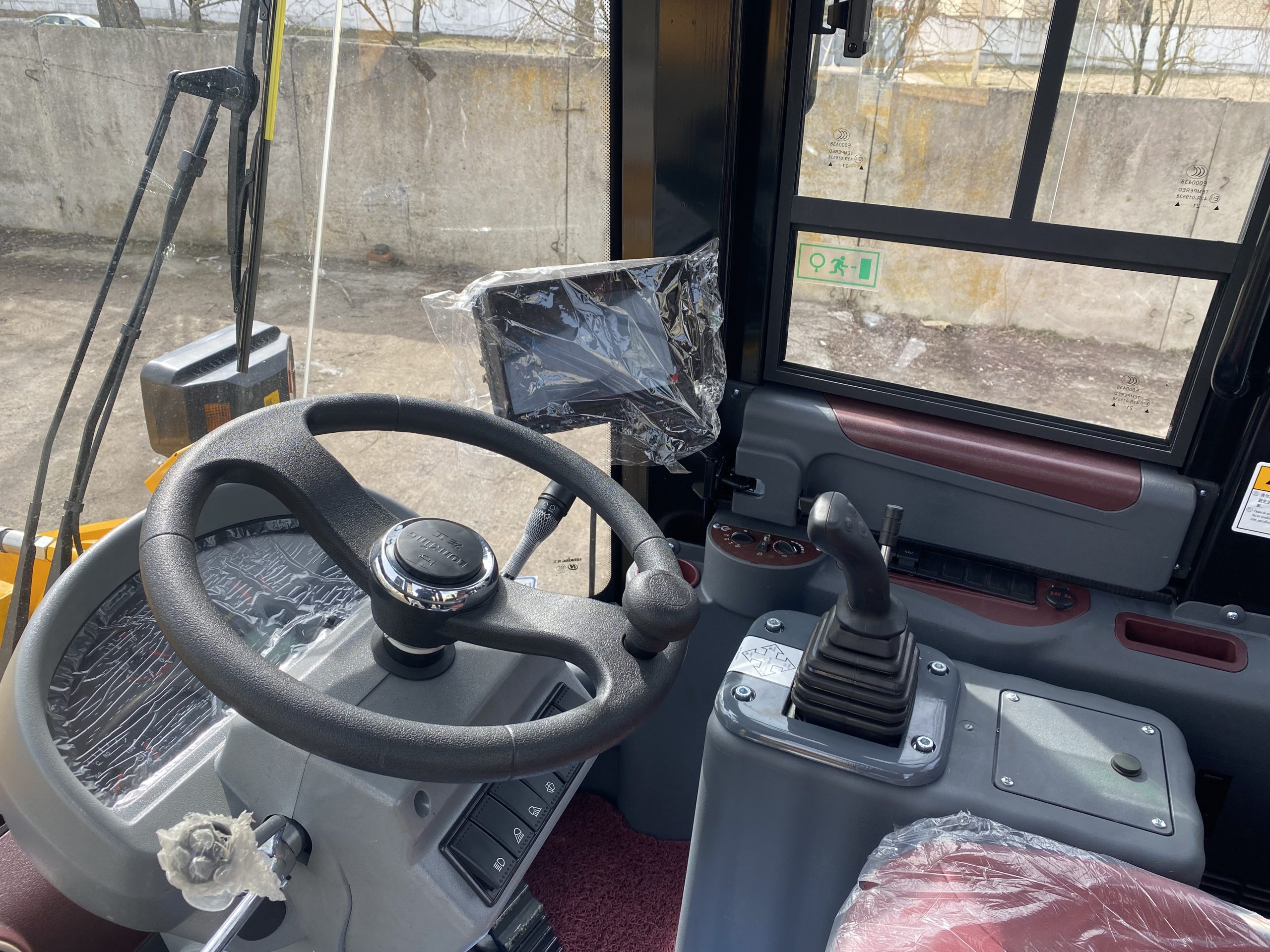

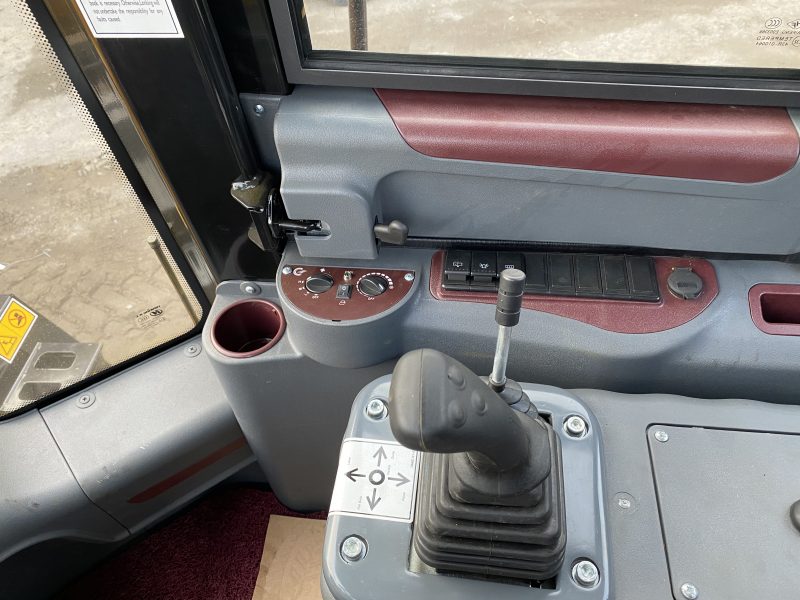

Управление Джойстик
Кабина ROPS&FOPS
Комбинированная приборная панель
Кондиционер
Система стабилизации стрелы
| NO. | ОПИСАНИЕ | ЕДИНИЦА | STD | Удлиненная стрела |
|---|---|---|---|---|
| A | Общая высота с поднятым ковшом | mm | 4730 | 5063 |
| B | Высота по креплению ковша при макс. подъеме | mm | 3710 | 4048 |
| C | Высота выгрузки при макс. подъеме (45°) | mm | 2806 | 3144 |
| D | Вылет при макс. подъеме и выгрузке под углом 45° | mm | 1170 | 1104 |
| E | Угол запрокидывания ковша при транспортировке груза | ° | 47 | 47.8 |
| F | Угол запрокидывания ковша на земле | ° | 44 | 45 |
| G | Глубина копания | mm | 30-40 | 30-40 |
| H | Угол запрокидывания ковша при макс. подъеме | ° | 55 | 55 |
| I | Угол выгрузки при макс. подъеме | ° | 45 | 45 |
| J | Расстояние от земли до ковша при транспортировке грузов | mm | 400 | 400 |
| K | Дорожный просвет | mm | 347 | 347 |
| L | Расстояние от центра переднего моста до шарнирного сочленения | mm | 1425 | 1425 |
| M | Колесная база | mm | 2850 | 2850 |
| N | Общая длина | mm | 7520 | 7770 |
| O | Угол съезда | ° | 27 | 27 |
| P | Высота по крыше кабины | mm | 3180 | 3180 |
| Q | Общая ширина по краям ковша | mm | 2500 | 2500 |
| R | Мин. радиус поворота по краям ковша | mm | 6240 | 6280 |
| S | Мин. радиус поворота по краям шин | mm | 5680 | 5680 |
| T | Угол поворота рулевого колеса влево/право | ° | 35 | 35 |
| U | Ширина по центру колеи | mm | 1850 | 1850 |
| V | Общая ширина по краям шин | mm | 2320 | 2320 |
| Технические характеристики | ||
|---|---|---|
| Стандарт | Увеличенный | |
| Ковш | 2,0m³ | 2.3m³ |
| Номинальная грузоподъемность | 3500kg | 3500kg |
| Эксплуатационная масса | 11620±300 кг | 11750 ±300 кг |
| Тяговое усилие | 106±3kN | 106±3 кН |
| Вырывное усилие | 103±3kN | 103±3kN |
| Длина x Ширина x Высота | 7520×2500×3180 | 77770×2500×3180 |
| Двигатель | |
|---|---|
| Изготовитель/Модель | WEICHAI/WP6G140E22 |
| Стандарт выброса | EВРО II |
| Tип двигателя | Четырехтактный с турбонадувом, жидкостное охлаждение, прямая впрыск |
| Нормативная мощность | 105 кВт / 2200 об/мин |
| Максимальный крутящий момент | 580 Н·м / 1400-1600 об/мин |
| Генератор | 70Amp |
| Аккумулятор | 2-12V/105Ah |
| Стартер | 24V/5.8kW |
| Трансмиссия | |||||
|---|---|---|---|---|---|
| Коробка передач | С промежуточным валом и сервоприводом | ||||
| Переключение передач | Механическое, сервопривод | ||||
| Давление в системе | 1.1-1.5MPa | ||||
| Гидротрансформатор | Одноступенчатый, однотурбинный, трехэлементный | ||||
| Коэффициент крутящего момента | 3.2 | ||||
| Мосты | Жесткий передний / осциллирующий задний | ||||
| Угол осцилляции заднего моста (°) | ±10° | ||||
| Дифференциал | Стандартный | ||||
| Главный редуктор | Одноступенчатый, со спиральным коническим зацеплением | ||||
| Бордовый редуктор | Планетарный редуктор | ||||
| Шина (стандарт) | 17.5-25 L-3 12PR TT | ||||
| Шина | 20.5-25 L-3 16PR TT | ||||
| Скорость движения | km/h | 1 | 2 | 3 | 4 |
| Вперед | 6,5 | 12 | 32 | ||
| Назад | 6,8 | 12,5 | 33,5 | ||
| Тормозная Система | |
|---|---|
| Основной тормоз | дисковые, сухие |
| Установленное давления | 0,7-0,78 MPa |
| Стояночный тормоз | тросовый, дисковый, сухие |
| Аварийное тормоз | тросовый, дисковый, сухие |
| Система рулевого управления | ||
|---|---|---|
| Тип | Гидравлическая, чувствительная к нагрузке | |
| Насос | 246 л/мин · 2200 об/мин | |
| Давление в системе | 14 мПа | |
| Цилиндры | Тип | Двойного действия |
| размер | 2-80×315mm | |
| Угол поворота | ±35° | |
| Гидравлическая Система | ||||||
|---|---|---|---|---|---|---|
| Тип | джойстик | |||||
| Насос | 246 л/мин · 2200 об/мин | |||||
| Насос | 246L/min·2200rpm | |||||
| Распределитель | двухсекционный | |||||
| Давление в системе | ||||||
| 16 мПа | ||||||
| Заправочные емкости | |
|---|---|
| Топливный бак | 200 л |
| Гидравлический бак | 173 л |
| Двигатель | 17 л |
| Трансмиссия | 37 л |
| Передний мост/Задний мост | 18.5л /18.5л |
| Дополнительное оборудования | |
|---|---|
| Система холодный пуска (-35℃) | Ковш с боковой выгрузкой |

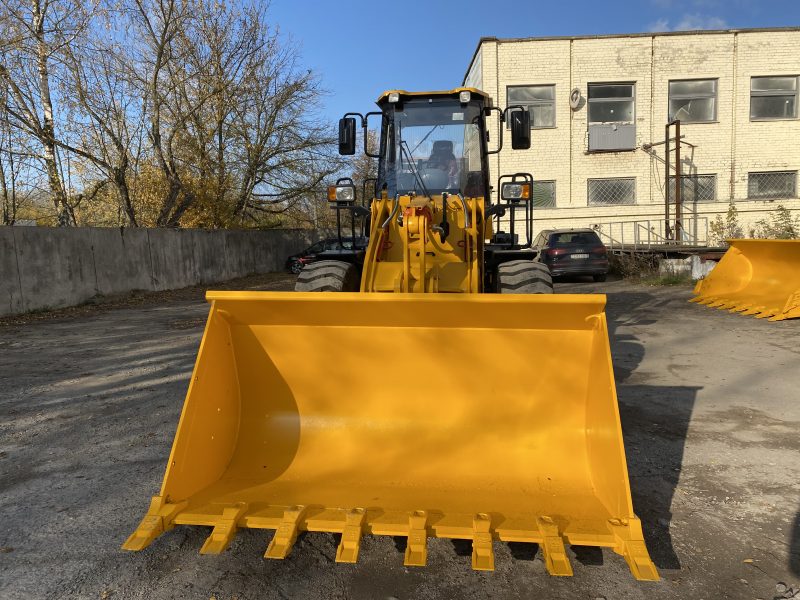

| Воздушный фильтр в масляной ванны | Ковш 2.0m³ |
| Шины 20,5R25 ★★ L-3 TL | Увеличены ковш 2.3m³ |
| 3-х секционный гидрораспределитель | Угольный ковш (2.5m³) |

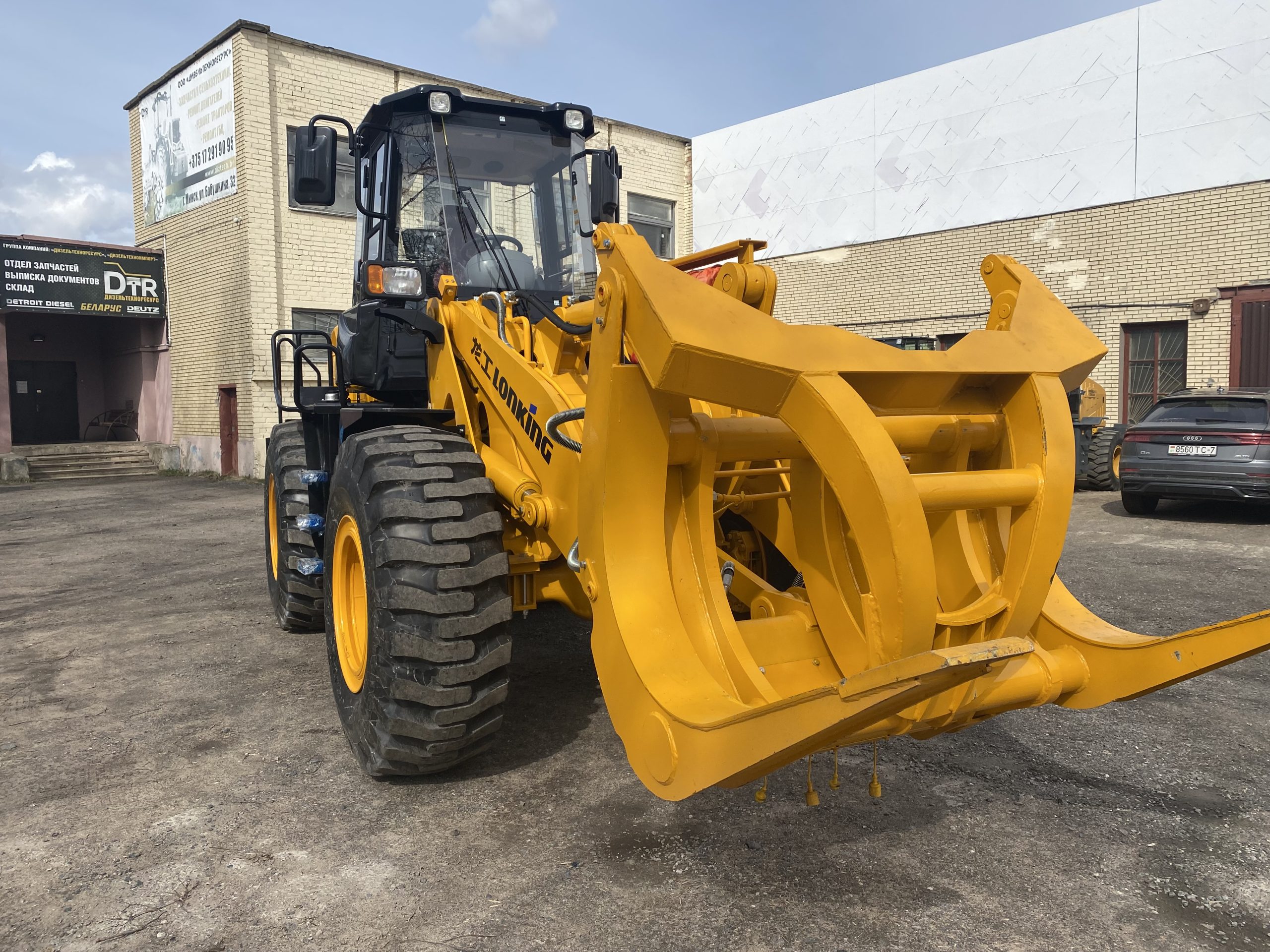

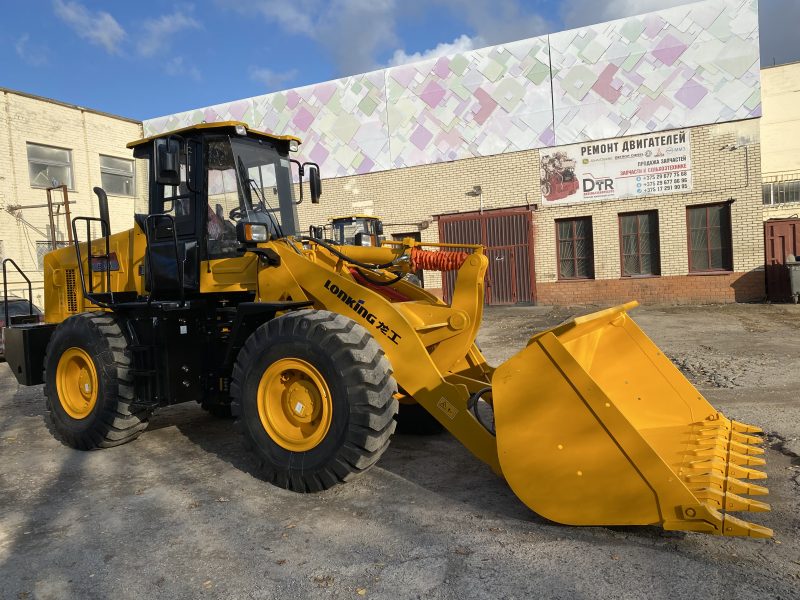

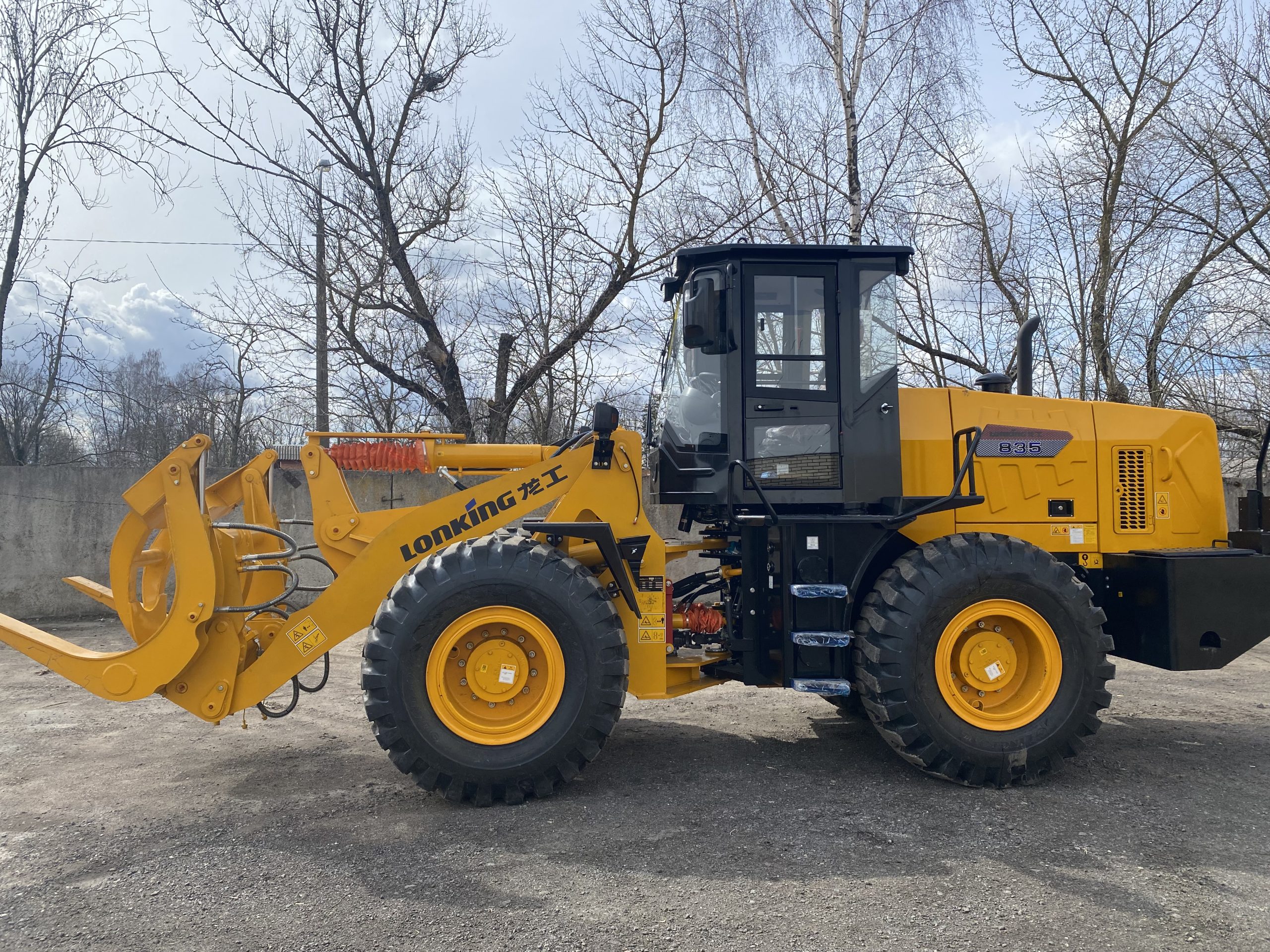

| Скальный ковш | Захват для бревен |
| Сдвижные форточки на дверях кабины | Захват для сена |
| Электрообогрев заднего стекла | Палетные вилы |
| Крышка топливного бака с замком | Угольный ковш 2,5 м³ |
| Камера заднего вида | Ковш с тремя режущими кромками |
| Удлиненная стрела | Ковш 4 в 1 (только быстросъемный) |
| Точки замера давления в магистралях сведены в единый блок | 3-х секционный гидрораспределитель |
| Быстросъемное устройство | Снегоуборочный отвал (только быстросъемный) |
